1. 簡介
此系列的加成型矽膠是一種中等硬度、柔韌的彈性體材料。A組分和B組分都是半透明黏稠狀液體，可以加入色膏獲得多種顏色。將兩部分以1A:1B重量或體積比混合後，可在室溫下數小時內完成固化，或透過加熱加速固化。
此系列矽膠材質固化後耐熱、無毒性、無異味。它們經過測試並符合FDA的CFR 177.2600可萃取物測試規定，因此可以安全地與食品接觸。
2. 特性
- 1:1混合比例，使用方便。
- 具有良好的柔韌性和彈性。
- 優異的撕裂強度和伸長率。
- 極低的收縮率，適用於精確的模具製作。
- 耐溫強度高達250°C (482°F)。

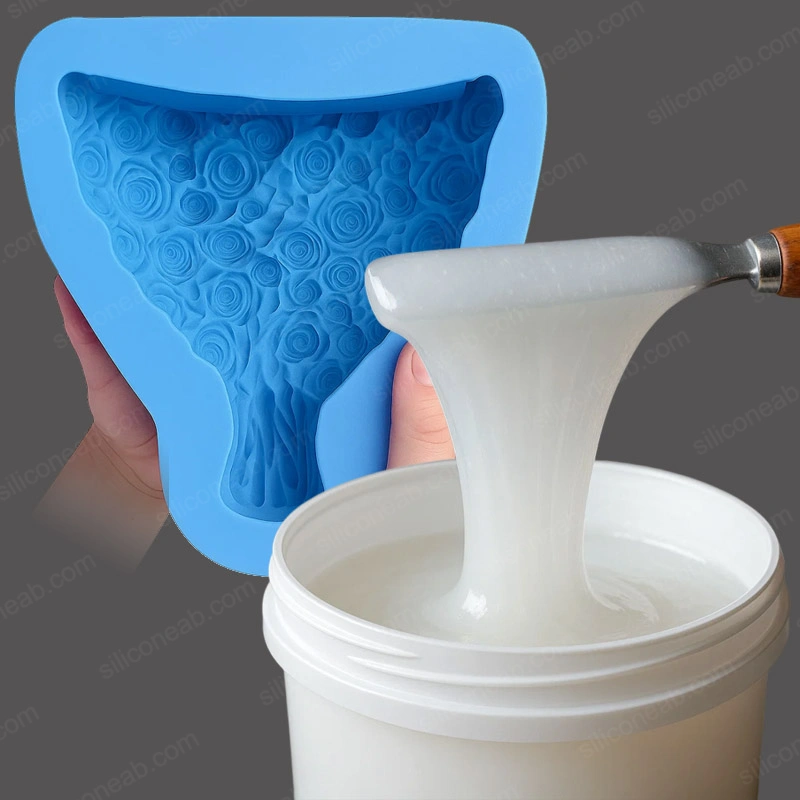

- 能夠捕捉模型上細微的細節。
3. 用途
這種中等硬度的加成型矽膠是一種高性能材料，具有優異的撕裂強度、拉伸強度、伸長率、低收縮率和細微的細節複製。它們非常適合各種材料和行業的模具製造，從環氧樹脂、聚酯、水泥、混凝土、石膏，到需要耐熱性的低熔點金屬。

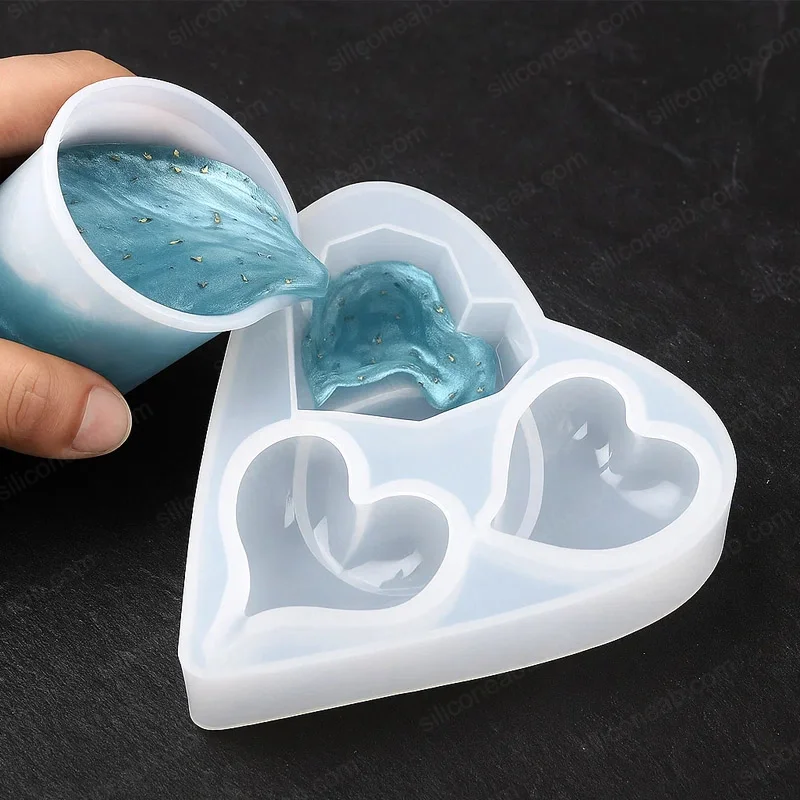

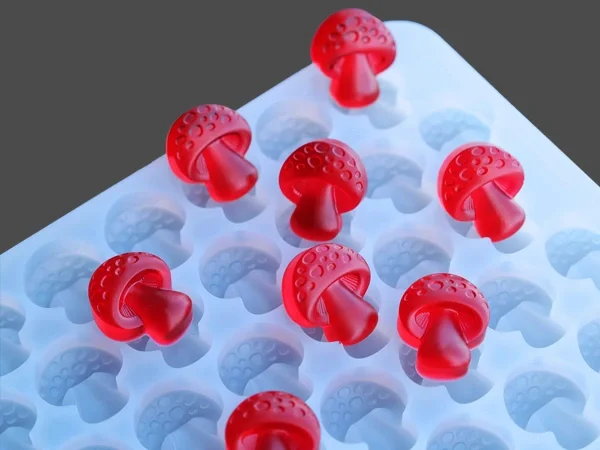

樹脂矽膠模具

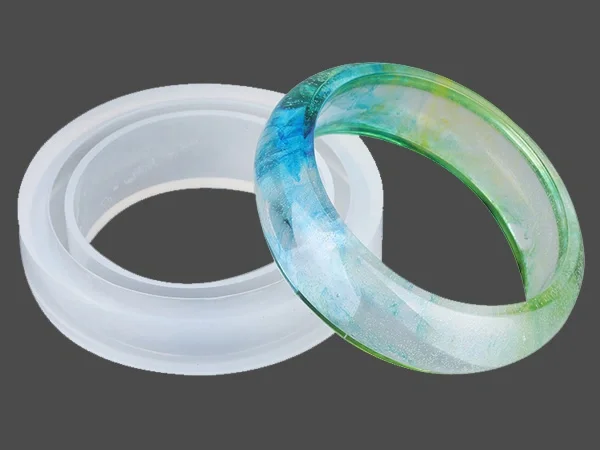

仿真手環矽膠模具

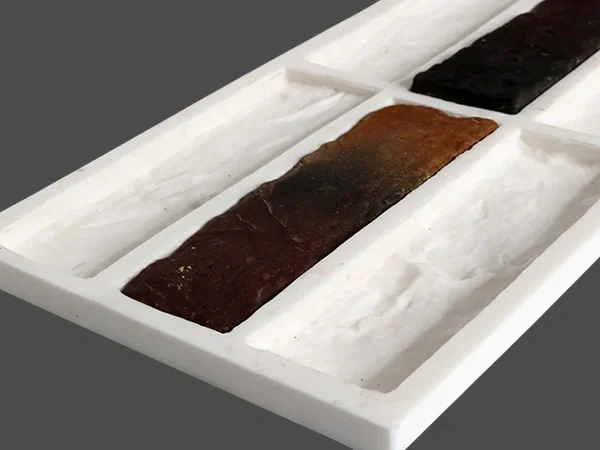

混凝土矽膠模具

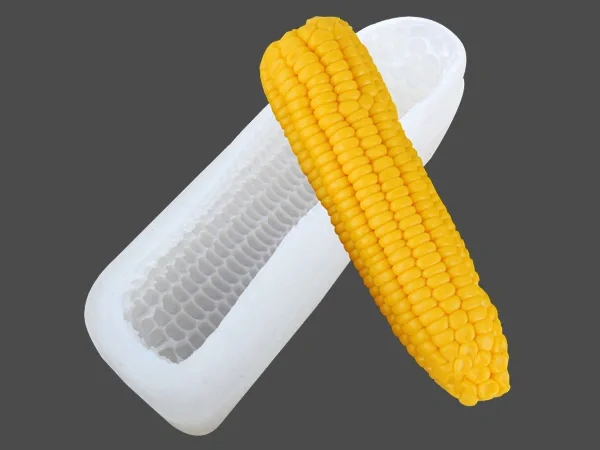

仿真樹脂玉米模具
4. 注意
- 請使用相同型號、相同批號的A、B組分。 如果混用不同型號或批次，應透過測試確定適用性。
- 為了獲得最佳效果，建議在20-30°C (68-86°F) 溫度下混合並固化材料。 加成型液矽膠不應在潮濕條件下使用，因為這可能會導致固化缺陷。
- 較低的溫度會延長材料的操作時間。 請勿在低於15°C (60°F) 的溫度下使用加成型矽膠，因為它可能難以固化或無法達到預期硬度。
- 加成型液矽膠需謹慎使用，以免產生中毒不固化。 當加成型鉑金矽膠母模物體表面污染而未完全固化時，就會發生抑制。 儘管表面上看起來已完全固化，但脫模時母模接觸的部分區域仍然黏膩 - 這稱為固化抑制。胺、錫化合物、硫基黏土、新澆注的聚酯、乳膠和橡膠手套等天然橡膠、PVC穩定劑、環氧樹脂催化劑、3D列印的UV光敏樹脂或聚氨酯橡膠可能會引起抑制。如果擔心加成型矽膠與母模表面之間的相容性，建議進行小規模測試。操作過程中請勿吸煙。
5. 安全性
- 在正常儲存和處理條件下，這些產品在室溫下密閉容器中穩定，不會發生任何危險反應。
- 請放置在兒童接觸不到的地方。
- 急救措施：
- 皮膚接觸：用肥皂和水徹底清洗受影響的皮膚。如果清洗後症狀仍然存在，請就醫。
- 眼睛接觸：如不慎接觸眼睛，請用清水徹底沖洗至少15分鐘。如果沖洗後刺激仍然存在，請就醫。
- 吸入：在正常的預期使用條件下，該材料預計不會造成吸入危險。
- 食入：除非有醫師指導，否則不要催吐。徹底沖洗口腔。如果出現症狀，請就醫。
請注意，這些措施是一般準則。若發生緊急情況，請務必諮詢醫療專業人員或立即就醫。
6. 儲存
在室溫（15至25°C / 60至77°F）下儲存時，該材料的保質期為自生產之日起24個月。在較高溫度下儲存材料可能會縮短未使用材料的保存期限。然而，超過指定的日期也不一定意味著該產品不再可用。
已開啟的容器必須小心地重新密封以防止洩漏。儲存在陰涼、乾燥、通風良好的地方，並遠離不相容材料（例如鹼和酸）、明火和高溫。
