1. 簡介

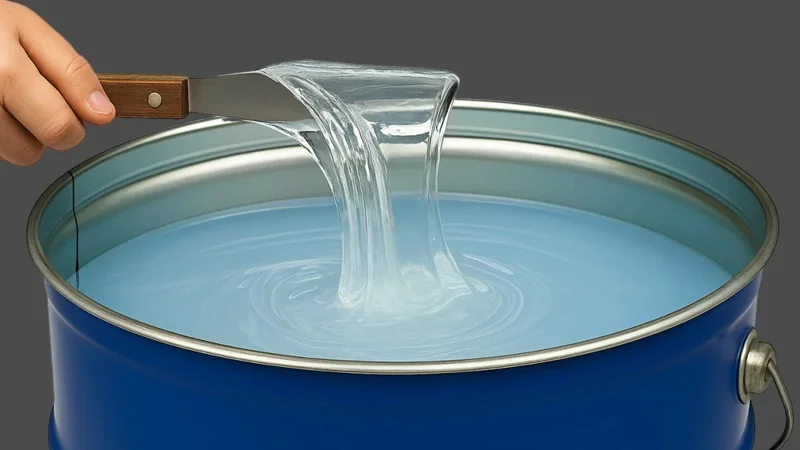

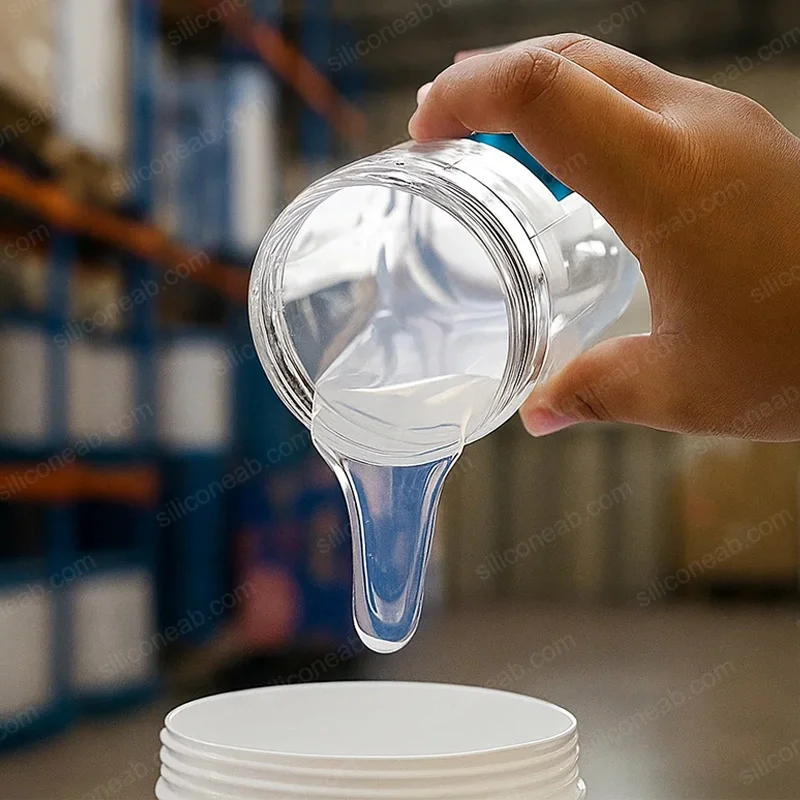

此系列加成固型透明液體矽膠成型後是高硬度、高強度的彈性體材料。 它是一種鉑催化的雙組分矽膠，由A組分黏稠狀矽膠）和B組分（水狀鉑固化劑）組成。 以10A:1B的重量比混合時，該化合物在室溫或稍高的溫度下可以更快地固化。

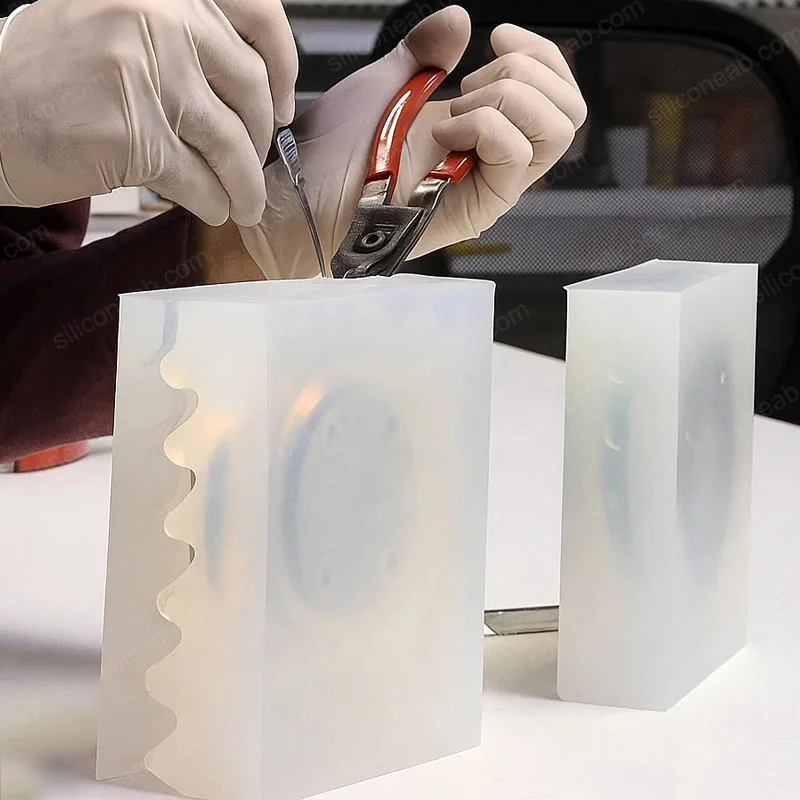

固化矽膠的透明特性使其成為需要精準切割模具的絕佳選擇。 由於模型是可見的，因此更容易確定分型線。 這在鑄造複雜零件時也非常有用，因為它可以確保整個模具型腔充滿鑄造材料。
2. 特性
- 高硬度、高強度、高透明度。
- 外觀清晰，可在塊模中準確切割分割線。
- 非常低的收縮率，適用於極精確的模具。
- 可用於高溫（250°C/482°F）鑄造應用。
- 對大多數材料具有優異的脫模性能。
- 從原件複製出極為細微的紋路細節。
3. 用途
此系列高硬度透明矽膠材料表現出優異的撕裂強度和拉伸強度，同時保持較低的收縮率。 它們適用於需要非常精確地複製原始零件尺寸的應用，使其成為珠寶和其他類似產品模具製造的理想選擇。 此外，這些材料與環氧樹脂和聚氨酯樹脂一起使用時，具有優異的脫模性能和出色的成型耐久性。
此系列矽膠也可用於手板應用，例如電視機、家用電器、手機、影印機、控制台盒、散熱器格柵和燈罩。

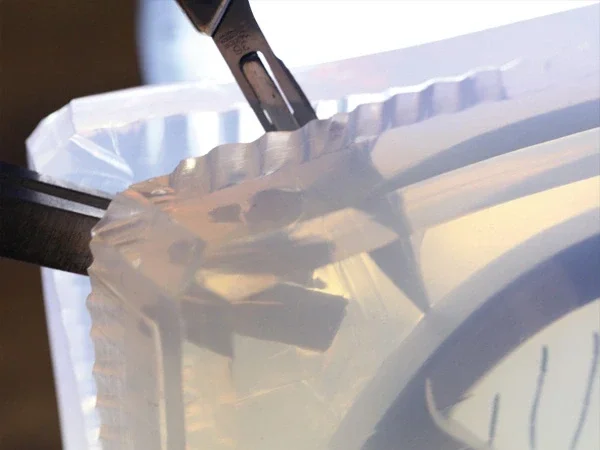

手板模型

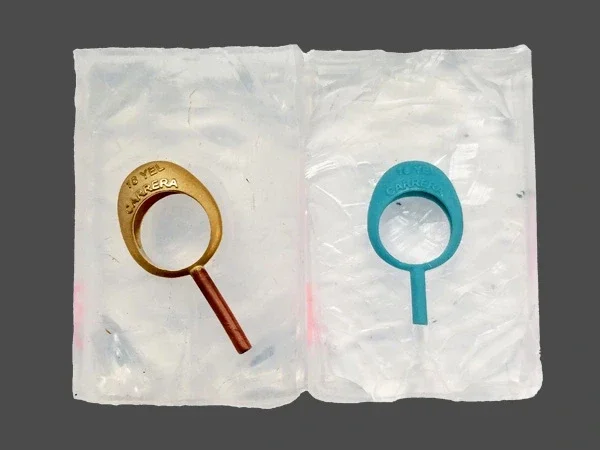

戒指失蠟工藝

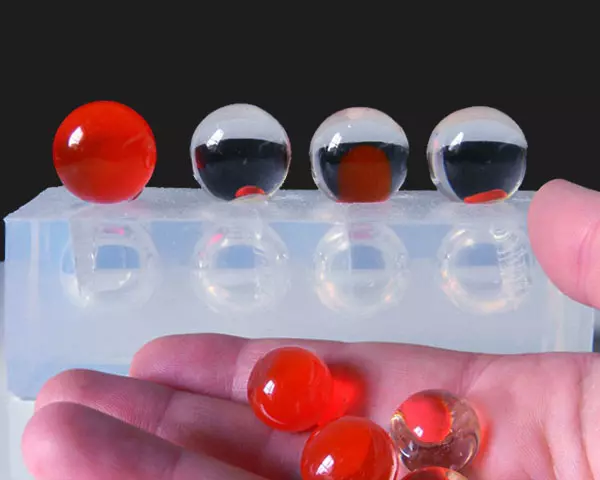

環氧樹脂模具

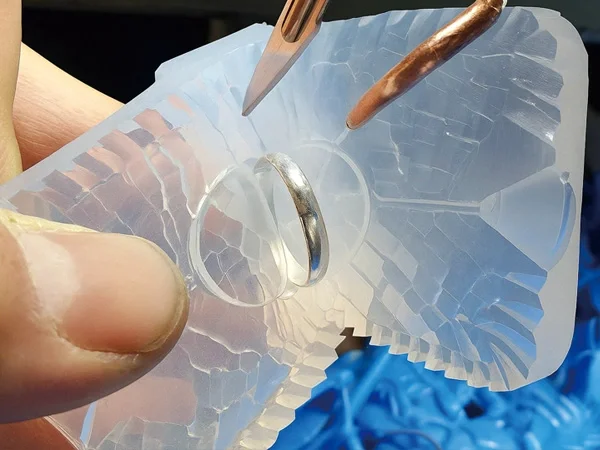

仿真飾品模具
4. 注意
- 請使用相同型號和批號的A組分和B組分。 如果混用不同型號或批次，應透過測試確定適用性。
- 為了獲得最佳效果，建議在20-30°C (68-86°F) 的溫度下混合和固化材料。 應避免在潮濕環境下使用加成型透明矽膠，因為這可能導致固化缺陷。
- 不建議在低於20°C (68°F) 的溫度下固化加成型透明矽膠材料。 已發現較低的溫度會導致最終固化硬度降低，並可能影響材料的整體性能。
- 在室溫下固化材料可確保盡可能低的收縮率。 使用過高的溫度可能會導致收縮率變大。
- 取用固化劑後及時將剩餘材料密封。 如果催化劑長時間暴露在空氣中，就會發生水解。 水解的一個明顯跡像是催化劑表面形成薄膜或結皮。 不建議使用水解催化劑，因為它可能導致矽膠固化不完全。
- 加成型透明液體矽膠含有鉑催化劑，與某些材料接觸時可能會導致固化抑制。 如果不確定透明矽膠與母模材料之間的相容性，建議進行小規模測試。 操作過程中應避免吸煙。
5. 安全性
- 在正常儲存和處理條件下，這些產品在室溫下密閉容器中穩定，不會發生任何危險反應。
- 請放置在兒童接觸不到的地方。
-
急救措施：
- 皮膚接觸：用肥皂和水徹底清洗受影響的皮膚。如果清洗後症狀仍然存在，請就醫。
- 眼睛接觸：如不慎接觸眼睛，請用清水徹底沖洗至少15分鐘。如果沖洗後刺激仍然存在，請就醫。
- 吸入：在正常的預期使用條件下，該材料預計不會造成吸入危險。
- 食入：除非有醫師指導，否則不要催吐。 徹底沖洗口腔。 如果出現症狀，請就醫。
請注意，這些措施是一般準則。 若發生緊急情況，請務必諮詢醫療專業人員或立即就醫。
6. 儲存
該材料應在室溫（15至25°C / 60至77°F）下儲存，自生產日起保存期限為12個月。在較高溫度下儲存材料會縮短未使用材料的保存期限。隨著儲存時間的增加，液體有機矽的黏度也可能增加。 然而，超過規定的日期並不一定意味著該產品無法在使用中。在這種情況下，出於品質保證的原因，有必要測試驗證預期用途所需的性能。
已開啟的容器必須小心地重新密封以防止洩漏。 存放在陰涼、乾燥、通風良好的地方。遠離不相容材料（鹼和酸）、明火和高溫。
